UNI-T 优利德 MSO3000X系列混合信号示波器

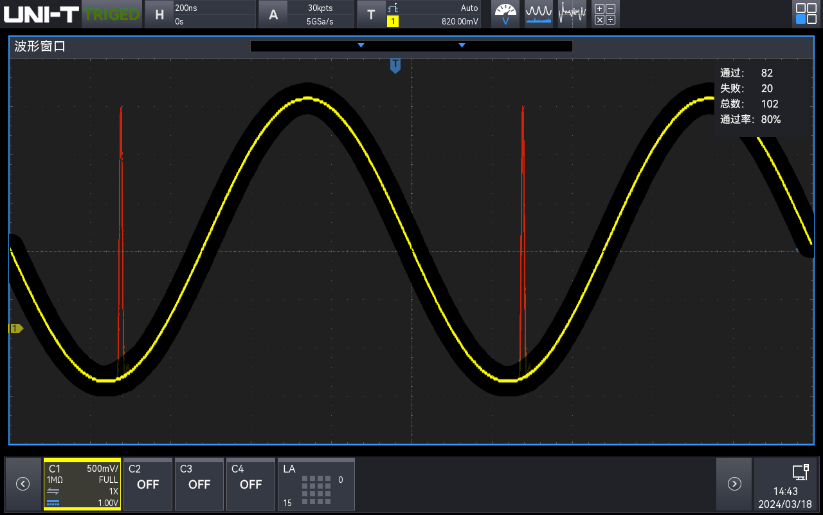

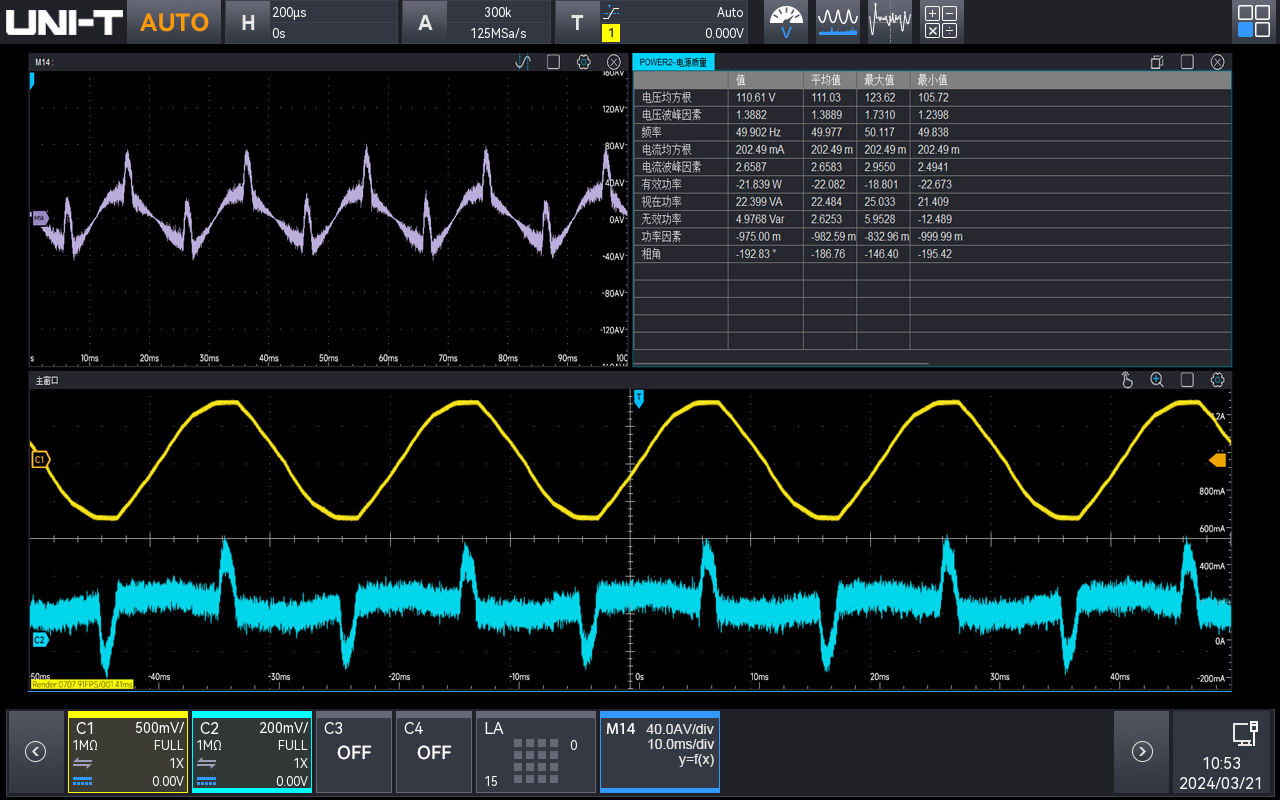

MSO3000X系列混合信号示波器，采样率最高5GSa/s，每通道存储深度可达500Mpts。采用独有的 Ultra Phospho® 3.0技术，波形捕获率高达2,000,000 wfms/s，具有 256 级辉度等级色温显示，先进的数字触发系统，触发灵敏度高，触发精度达到10ps；支持12种高级触发、12种串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率、通过测试、搜索和导航等高级功能和分析模式；具备丰富的测量和数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，以及WebServer实现远程操控一款功能全、性能强大的仪器设备。

● 模拟通道带宽：500 MHz/350 MHz/250 MHz
● 模拟通道最高实时采样率 5GSa/s，数字通道最高采样率 1.25GSa/s
● 4 个模拟通道+16 个数字通道，最大存储深度 500Mpts
● 波形捕获率最高达 800,000 wfms/s（ 顺序模式：2,000,000 wfms/s）

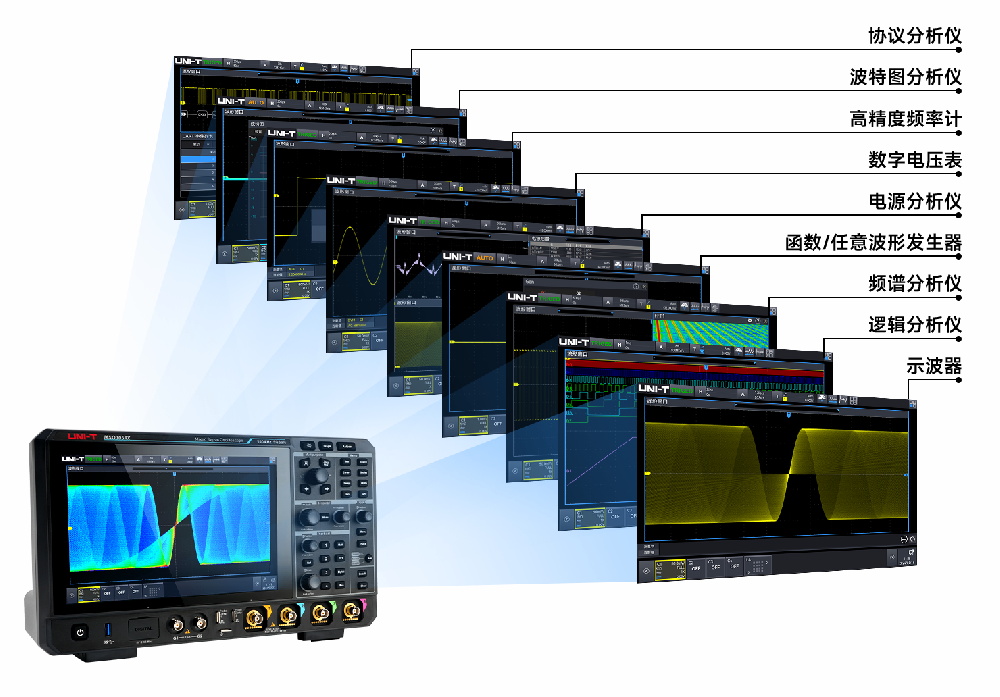

● 集 9 种仪器独立于一身：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪
● 内置 50MHz 等性能双通道函数/任意波形发生器，支持实时加载示波器屏幕数据到Gen 任意波输出，并内置多种任意波

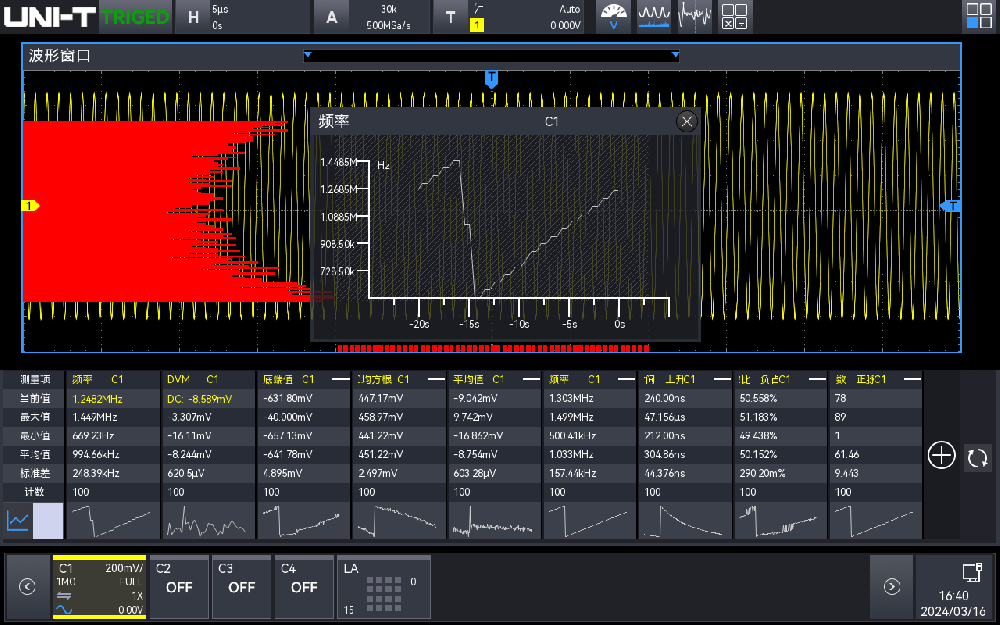

● 支持波特图环路测试分析功能，分析系统的稳定 参数测量测量统计增加直方图和折线图显示
● 多达 200,000 帧的硬件实时波形不间断录制和分析功能，并支持 USB 存储设备导出

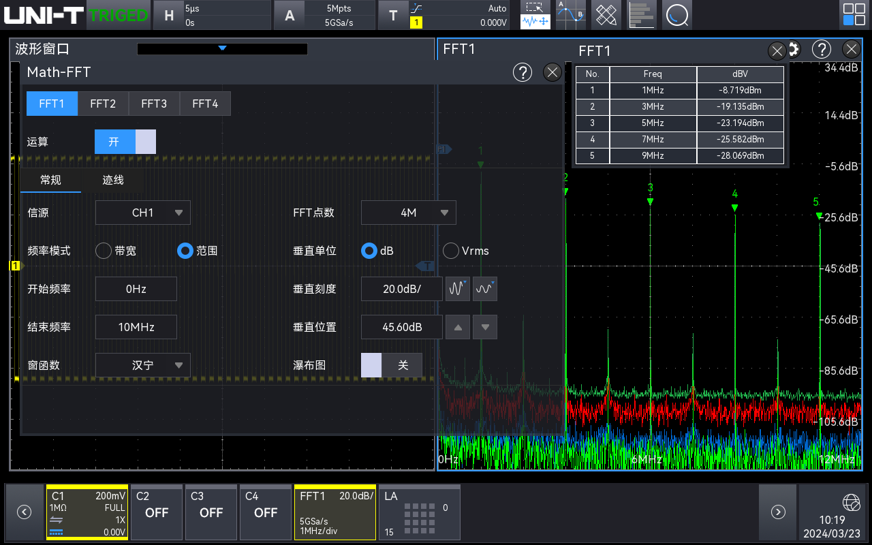

● 最大 4M 点增强 FFT，支持频率设置、瀑布图、检波设置和标记等频谱分析仪功能
● 多达 54 种参数测量
● Multi-Windows 支持多窗口显示
● 多通道独立 7 位硬件频率计，并支持频率计刷新时间和有效位数可调
● DVM 多通道独立真有效值测量，支持 DC、ACRMS 和 DC+ACRMS
● 丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保持、第 N 边沿和码型触发
● 协议触发和解码功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、Manchester、SENT、ARINC429
● 实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等

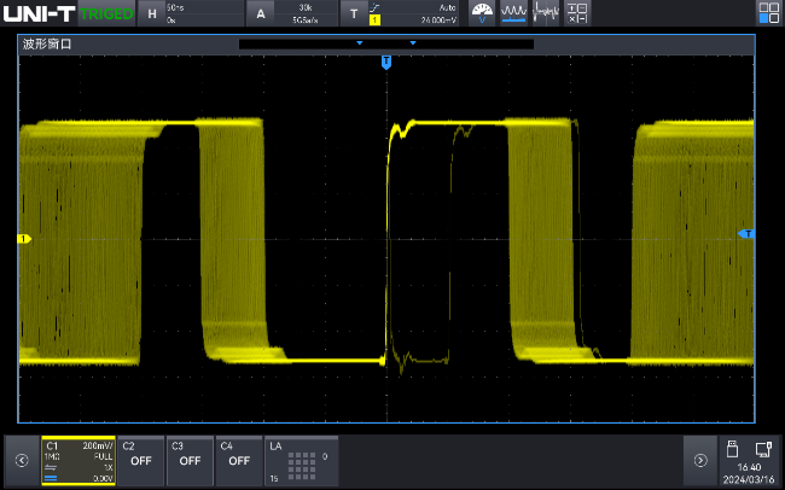

● Ultra Phosphor3.0 超级荧光显示效果，高达 256 级的灰度显示
● 10.1 英寸 1280x800 高清电容触摸，支持各种手势操作：点击，滑动，缩放，编辑，拖动等
● 丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、DVM）输出、信号源输出接口（Gen)、HDMI
● 支持 SCPI 可编程仪器标准命令
● 内嵌 WebServer，可通过浏览器对仪器进行访问和控制，支持在 PC/手机两种不同的设备操作方式，轻松实现跨平台访问
● 支持在线升级
