| MSO/UPO2000系列数字荧光示波器 |
MSO/UPO2000系列数字荧光示波器，全触摸屏控制，全新交互体验，让您用手真实流畅地感受，波形的荧光律动，瞬态变化。全新开发的系统平台，核“芯”展现强大的功能，包括Fast Acquire技术准确捕获异常事件、4M点增强型FFT功能，内置瀑布图等高级测量、区域触发细致捕获特征信号、硬件解码方式使速度大幅提升，独立时基分屏功能Multi-Scopes 等。 |
|
| 2/4 | 100MHz/200MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | 50MHz | | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 |
|
|
|
|
| 产品型号 |
|
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 | | MSO2204-S | 4 | 200MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | 50MHz | | MSO2202-S | 2 | 200MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | 50MHz | | MSO2204 | 4 | 200MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | - | | MSO2202 | 2 | 200MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | - | | UPO2204 | 4 | 200MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | - | - | | UPO2202 | 2 | 200MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | - | - | | MSO2104-S | 4 | 100MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | 50MHz | | MSO2102-S | 2 | 100MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | 50MHz | | MSO2104 | 4 | 100MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | - | | MSO2102 | 2 | 100MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | 16 | - | | UPO2104 | 4 | 100MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | - | - | | UPO2102 | 2 | 100MHz | 2GSa/s | 56Mpts | 1,000,000wfms/s | - | - |
|
|
|
|
| 产品特点 |
|
● 模拟通道带宽：200 MHz，100 MHz，2/4模拟通道
● 模拟通道实时采样率2GS/s，数字通道实时采样率1GS/s(仅MSO)*
● 标配每通道56Mpts存储深度
● 16个数字通道，数字通道存储深度56Mpts（仅MSO）*
● 波形捕获率最高达1,000,000 wfms/s（Fast Acquire）
● 内置50MHz等性能双通道函数/任意波形发生器(仅MSO-S)*，支持实时加载示波器屏幕数据到AWG任意波输出
● 支持波特图环路测试分析功能（选件）*
● 4M点增强FFT，支持频率设置，瀑布图，检波设置和标记测量等
● Multi-Scopes支持多通道独立触发荧光显示
● DVM支持多通道独立交直流真有效值测量
● 实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等
● 协议触发和解码功能，选配：RS-232， I2C， SPI，CAN，CAN-FD，LIN，FlexRay
● 多通道独立7位硬件频率计
● 多达120,000 帧的硬件实时波形不间断录制和分析功能，并支持USB存储设备导出
● 8英寸多点电容触摸屏，支持各种手势操作：点击，滑动，缩放，编辑，拖动等
● 丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail）输出、信号源输出接口（AWG)、VGA
● 支持WEB访问和控制；支持SCPI可编程仪器标准命令 |
|
|
|
| 产品特色 |
|
 | | 触摸屏设计，全新的交互体验 | 8寸触屏设计，支持多种手势操作，例如：点击，滑动，缩放，编辑，拖动等。使测量动作更加流畅、便捷，用户更能快速掌握。同时，仍然保留了传统的按键和旋钮操作，并最大限度地优化了交互体验。 |
|
|
|

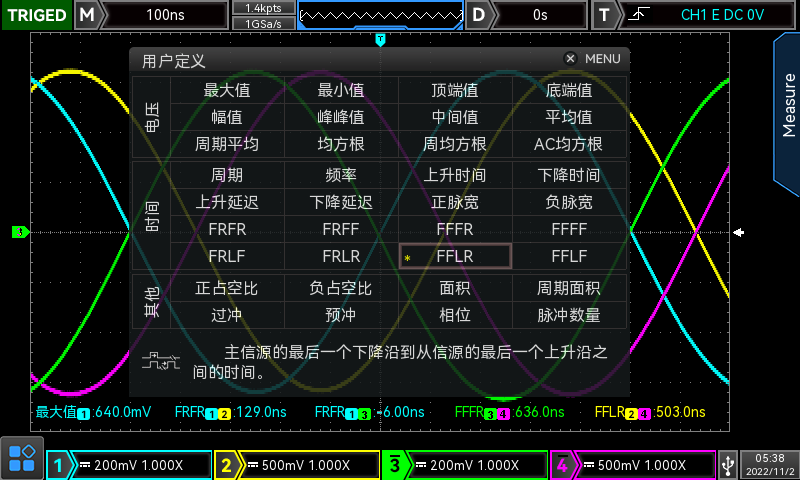

| 丰富的测量功能 | 最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、AC均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、脉冲计数共36种测量参数 |
|  |
|
|

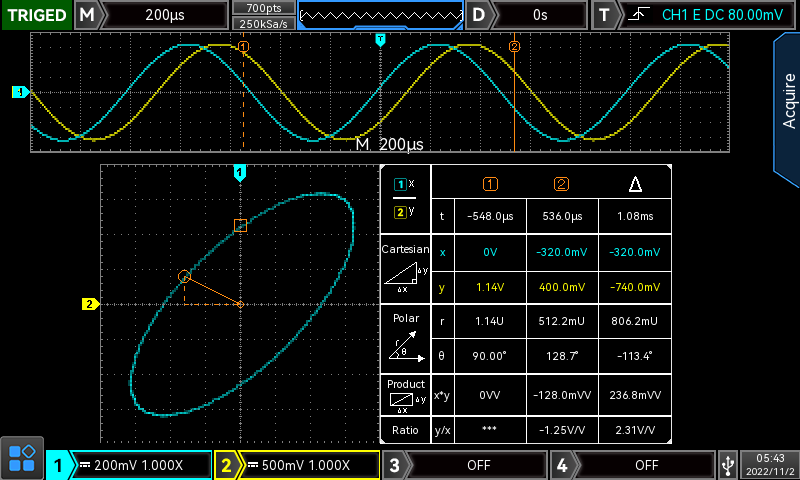

 | | XY模式 | XY模式光标测量，可以快速测量两路信号之间的相位差 |
|
|
|
| 波形捕获率1,000,000wfms/s | 采用的创新数字信号并行处理技术，正常采样可达200,000wfms/s超高捕获率，捕获偶发信号。
（在Fast Acquire模式可达1,000,000 wfms/s） |
|  |
|
|

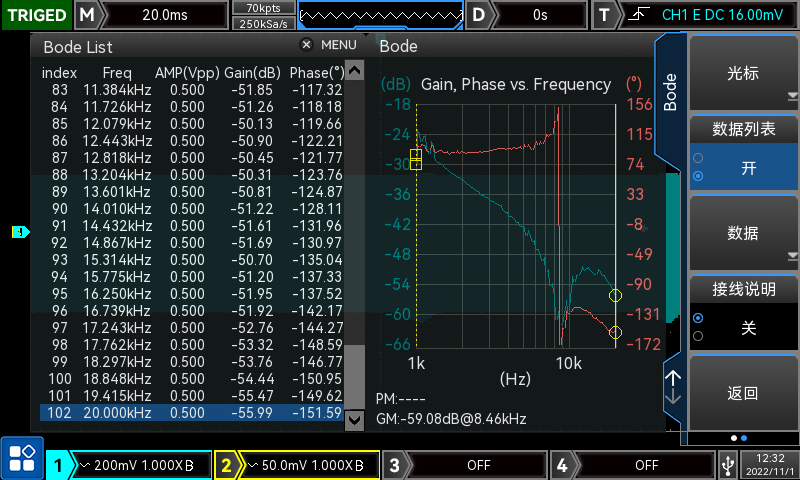

 | | 波特图 | 用于环路分析。是一种经常用于表征当今各种电子设计的频率响应（增益和相位与频率）的关键测量，包括无源滤波器、放大器电路和开关模式电源的负反馈网络。 |
|
|
|

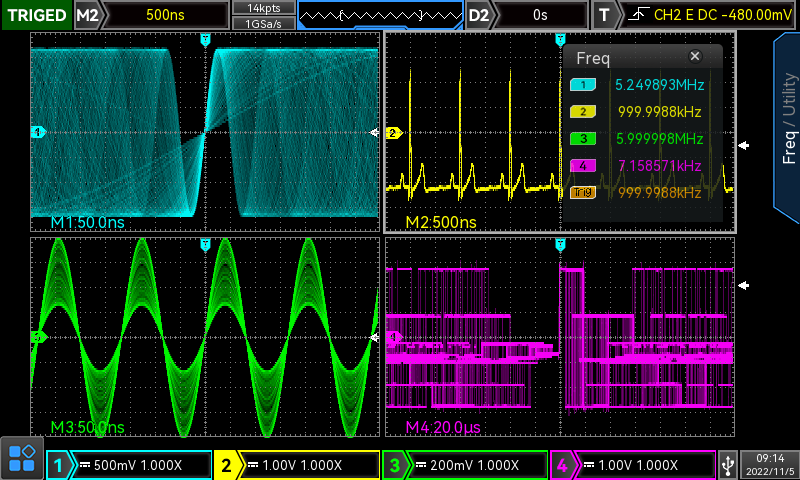

| 通道分屏功能Multi-Scopes 2.0 | 波形显示上更加人性化，方便用户体验与分析波形细节。 |
|  |
|
|
 | | 区域触发 | 区域触发可以和现有的基础触发、高级触发、协议触发组合使用，可以完成各种偶发、复杂特征信号的捕获。 |
|
|
|

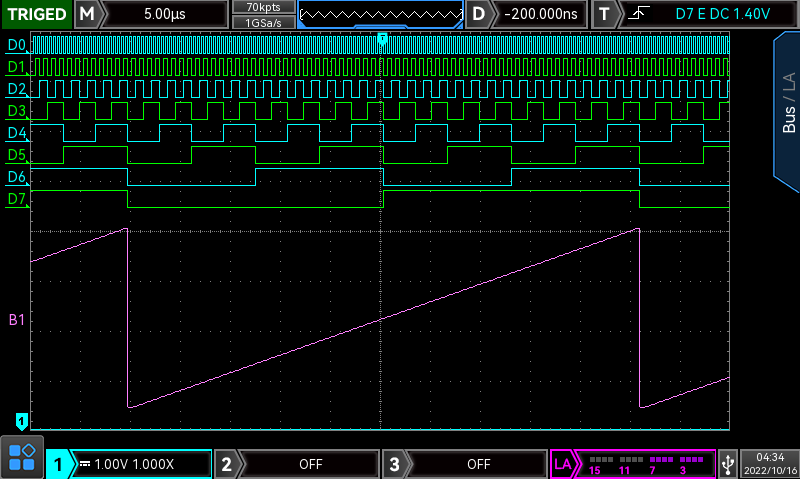

| LA逻辑分析仪 | 可用于并行总线，协议解码和时序测量8位并行ADC输出。 |
|  |
|
|
|
|

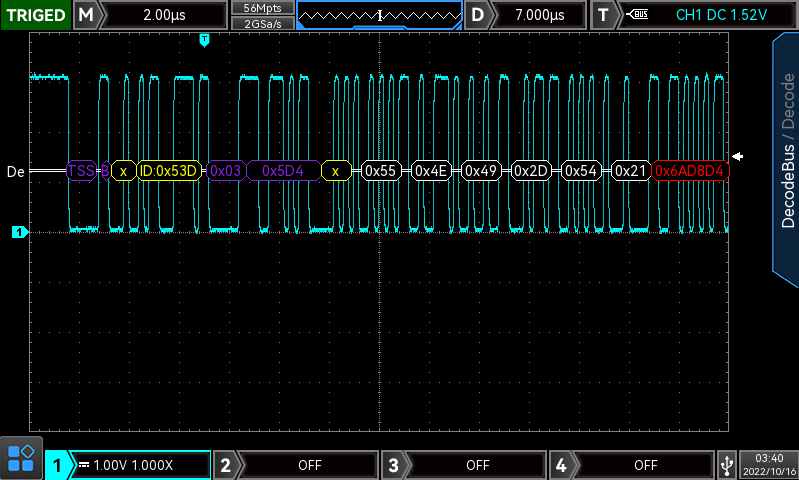

| 全内存硬件解码 | 解码速度大大提升。深存储56Mpts下的全内存硬件解码，解码时间由十几秒提高到了毫秒级，实现了实时解码，极大提高用户的问题诊断效率。录制的波形，同样支持全内存硬件实时解码。 |
|  |
|
|

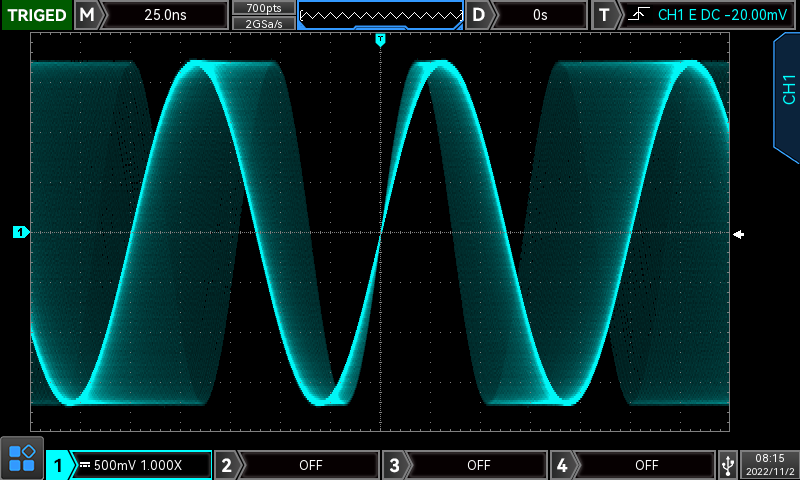

 | | Ultra Phosphor 2.0超级荧光显示技术 | 采用独创的Ultra Phosphor 2.0显示技术便于显示波形信息细节，提供类似模拟示波器的荧光效果显示，不仅显示波形随时间的变化信息，而且能及时体现信号出现的概率。 |
|
|
|

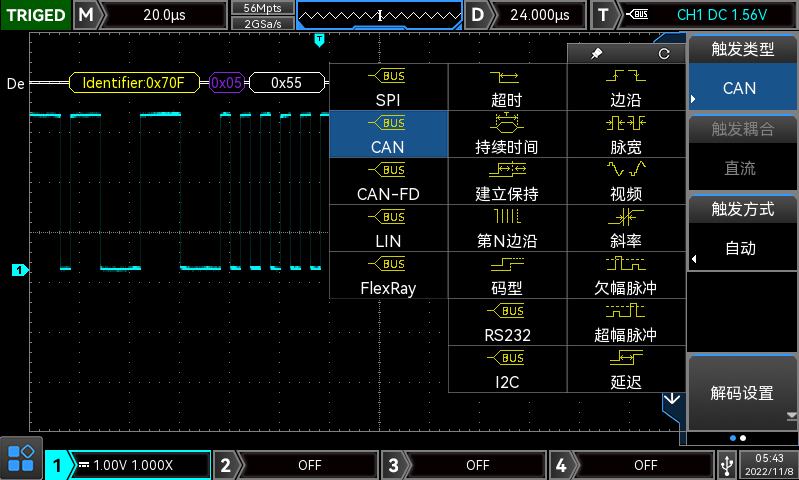

| 丰富的高级触发及总线触发功能 | 新增多种汽车总线触发及解码,可以帮助用户准确快速地捕获并显示出关注的信号,从而发现问题所在。 |
|  |
|
|

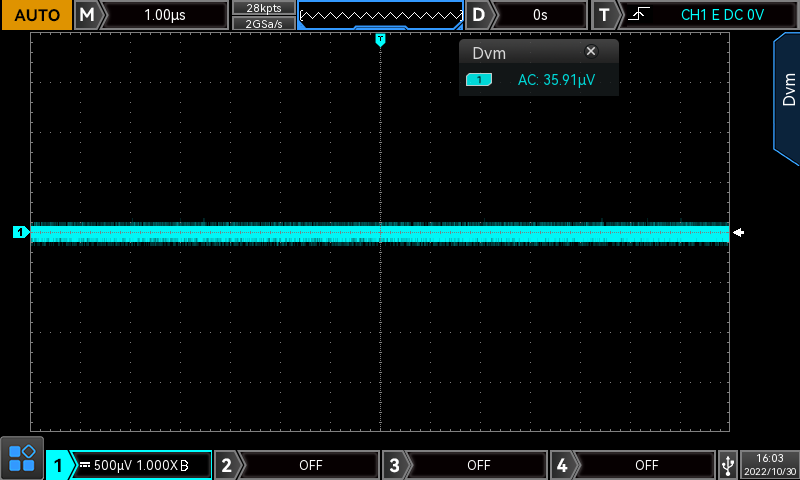

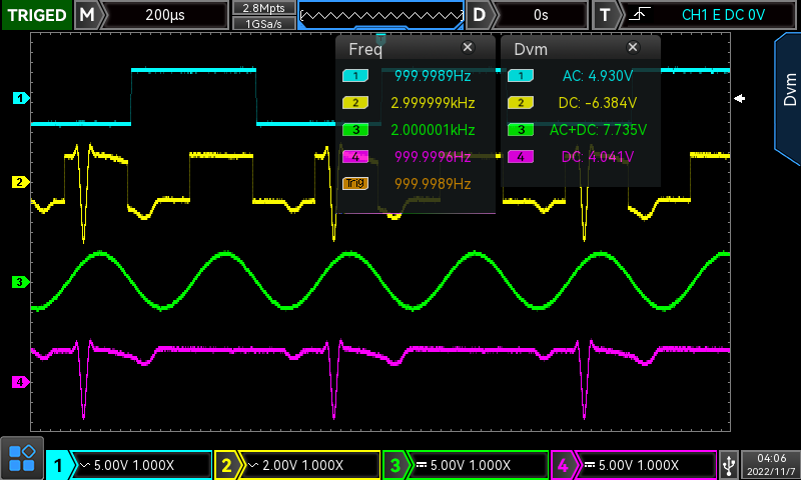

 | | 频率计+电压表 | 多通道独立7位硬件频率计；
DVM支持多通道独立交直流真有效值测量。 |
|
|
|

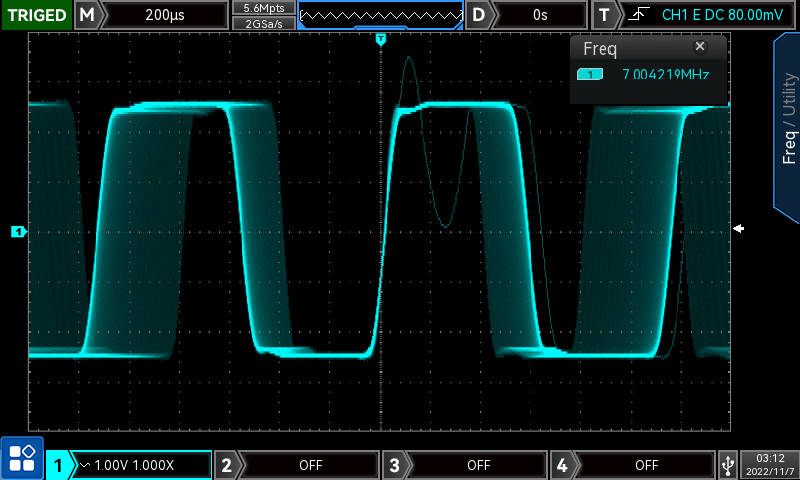

| 增强FFT（瀑布图） | ①200组历史频域结果
②可显示频域趋势
③支持每组回看
④支持自动测量 |
|  |
|
|
 | | 增强FFT（分屏） | ① 4M点
② 可设置频带
③ 多种视图
④ 多种检波
⑤ 多种迹线
⑥ 多种峰值测量 |
|
|
|

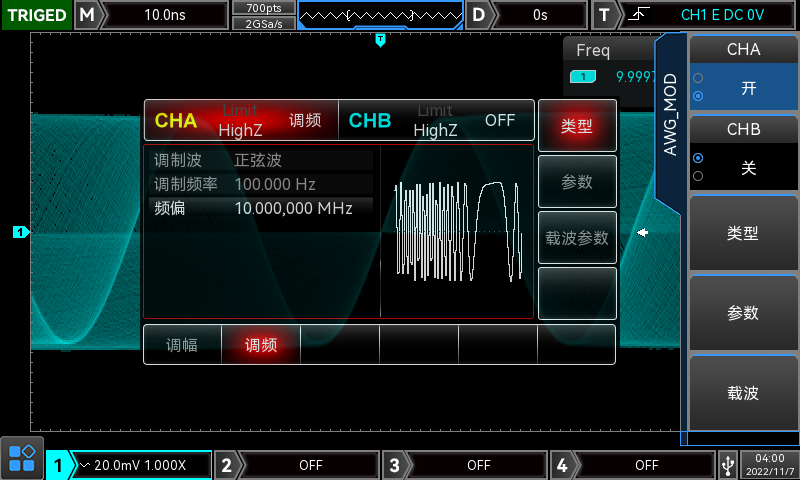

| AWG函数任意波形发生器 | 内置函数任意波形发生器，可输出正弦波、方波、斜波、脉冲波、任意波、噪声和直流。正弦波最大频率输出50MHz。 |
|  |
|
|

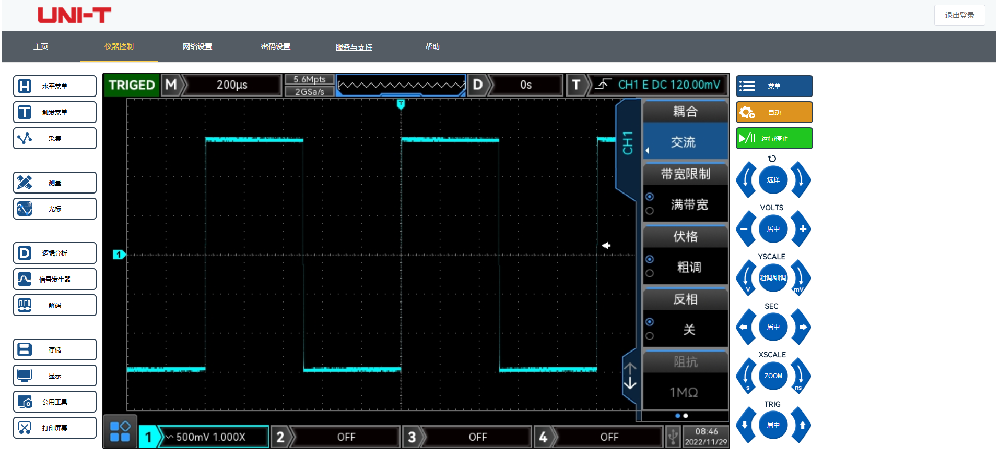

 | | Web Control支持远程跨平台操作 | 内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。 |
|
|
