智能双极性电源 PBZ 系列

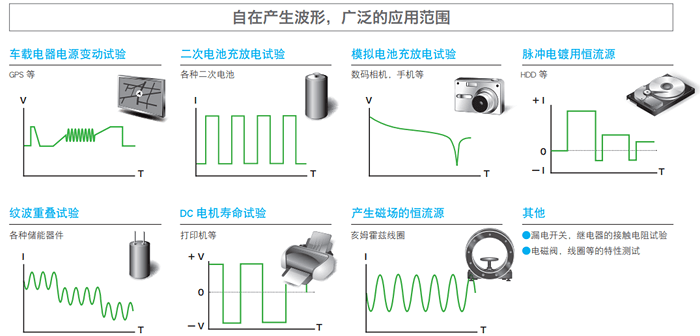

PBZ系列无需切换输出端子正负极性，即可连续通过0点，是一款正负极性双向可变的双极性方式直流稳定电源。采用“开关”与“线性”方式实现了轻量化，脉动噪声低，高速响应。通过4象限动作即可供应（souce）也可吸收（sink）功率，可以驱动感性负载和容性负载。而且配备了信号发生功能，可以自由地生成波形并设定时序。还配备了电源变动试验所需的同步运行功能和扩展输出电流的并联运行功能。

波形生成功能 ──内置函数信号发生器！可以简单的使用任意波形来编辑程序！

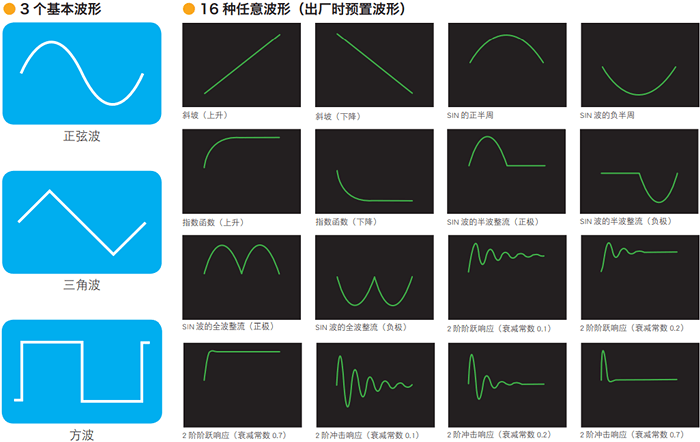

PBZ系列在正弦波，方波，三角波的基础上，内置了16种波形元素。因此可以设定振幅，频率，初始相位，扫频，方波占空比。可以方便的对内置的16种波形元素进行任意的编辑，保存及调用。而且，时序功能可以对各个波形从1Step开始到1024Step来设置16种程序。波形编辑需要使用专用软件Wavy for PBZ（选件）。

时序控制功能 ──使用脚本功能使时序控制更加方便！

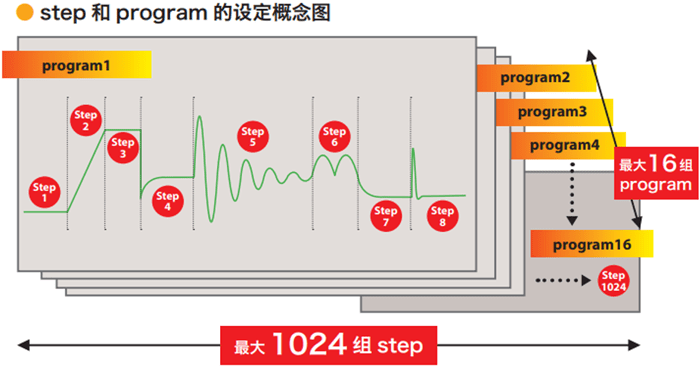

时序控制由1024个step所组成。除正弦波，方波，三角波以外，还备有16种波形元素，可以组成1024 steps的任意时序控制波形。可以再现各种各样的波形模式。这些step所组成的单位由program所表示，最大可以做16组program。在时序控制中不但可以运行单一的program，也可任意打乱program的顺序进行测试。

如图片所示，1个program中使用了8个step，因此剩余1016step和15组program可进行使用。

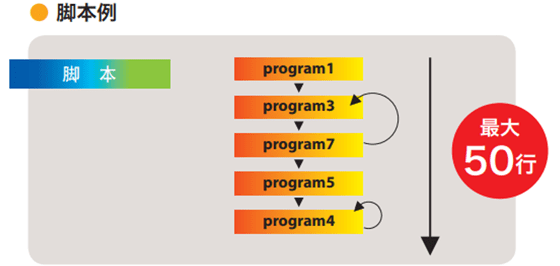

脚本是对设定的program顺序和循环次数进行设定的功能。1组脚本中Max可设定50行。但是在脚本中所有的program只能选择一种模式CC or CV。

同步运行功能 ──就算使用时序功能也不会发生时间偏差！

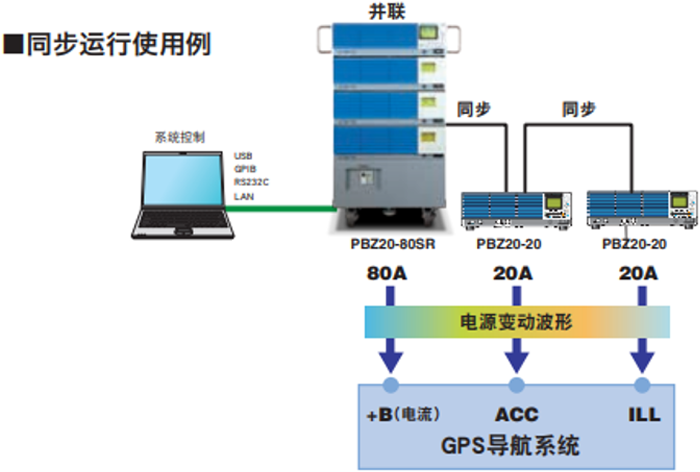

在使用多台PBZ时，每台同时使用时序功能也不会发生时间偏差的功能。根据这个方法，就算多台设备长时间使用时序功能也不会发生时间的偏差。

※启动时会发生1μs以下的延迟。

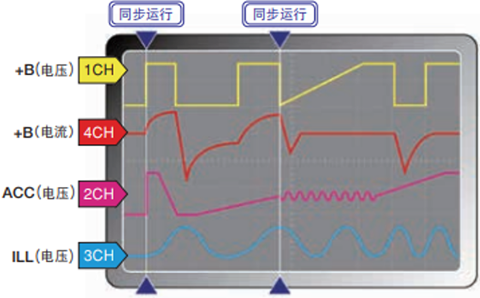

多路电源变动试验例

汽车是由蓄电池提供电力，通过电源ON的顺序＝钥匙旋转的顺序（＋B → ACC → IG），多项车载电器设备ON或OFF。汽车内的电源环境具有很多如发动机启动时以及电路振动等不稳定因素，因此要以这些因素假设电源的瞬间间断以及变动等情形，对各车载电器设备通道进行电源变动试验。

GPS导航系统为例

蓄电池随时为时钟与内存提供电源。

• CH1：＋B线
  通过点火装置开关的ACC接点，导航系统的电源ON。在此状态下可以进行导航设定，音乐欣赏等操作。

• CH2：ACC线
  直接Pull-up ＋B，IG，ACC的电源通道（ILL）。是备份用的电源通道。

• CH3：ILL线
