激光干涉仪/球杆仪

更新时间：2024-11-29

简要描述：

QC20-W球杆仪包括一个雷尼绍自主设计的精密位移传感器。它用于测量球杆仪在绕一个固定点旋转时的半径变化。该数据用于根据 ISO 230-4、ASME B5.5

型号：激光干涉仪/球杆仪 厂商性质：代理商 浏览量：

QC20-W球杆仪包括一个雷尼绍自主设计的精密位移传感器。它用于测量球杆仪在绕一个固定点旋转时的半径变化。该数据用于根据 ISO 230-4、ASME B5.54/57和GB17421.4等国际标准计算定位精度的总体测量值（圆度、圆度偏差）。在采用雷尼绍独特的诊断报告格式分析该数据时，还可提供单个误差源的详细诊断。数据以图形和数字的格式显示，用以帮助故障诊断。

信号处理在球杆仪内部进行，数据传输使用Bluetooth®（蓝牙）二类模块输送至匹配的个人计算机中。传感器壳体上有一个LED状态指示灯，对通讯、电池和故障状态进行指示。

每套系统随机配备一只标准（非充电型）CR2锂电池，不过系统的电子装置和组件也允许使用可充电CR2电池。

球杆仪校准规

每套QC20-W组件 (A-8014-1510) 均随附一个球杆仪校准规，用于校准球杆仪的长度。它由零温度膨胀系

数的材料制成。

当与校准规配合使用时，QC20-W球杆仪可以计算绝对（而不是相对）误差，来决定各轴比例匹配关系和径向偏差值，满足ISO 230-4和ASME B5.54/57分析所需。

此外，球杆仪软件还会自动计算待测机器的位置公差。（位置公差值是在球杆仪测试区域、在无负载条件

下对机器在某一平面内双向定位精度好坏的一个估计）校准规可以校准100 mm、150 mm及300 mm的长度。小圆组件包含一个50 mm校准规。

QC20-W球杆仪组件

组件包括

• QC20-W无线球杆仪（和一只CR2电池）

• 中心座

• 工具杯

• 50、150和300 mm加长杆

• 球杆仪校准规

• 中心设定球

• 系统软件（含手册）

• “QC20-W球杆仪入门指南”光盘

• 机器验证卡

• 校准证书

• 系统便携箱（便携箱组件包括用于存放小圆组件和

VTL适配器的带槽口的海绵块）

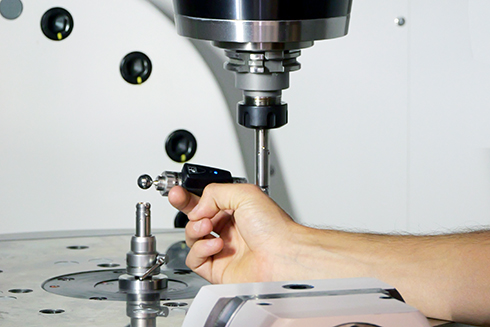

工程师在机器上设定QC20球杆仪
